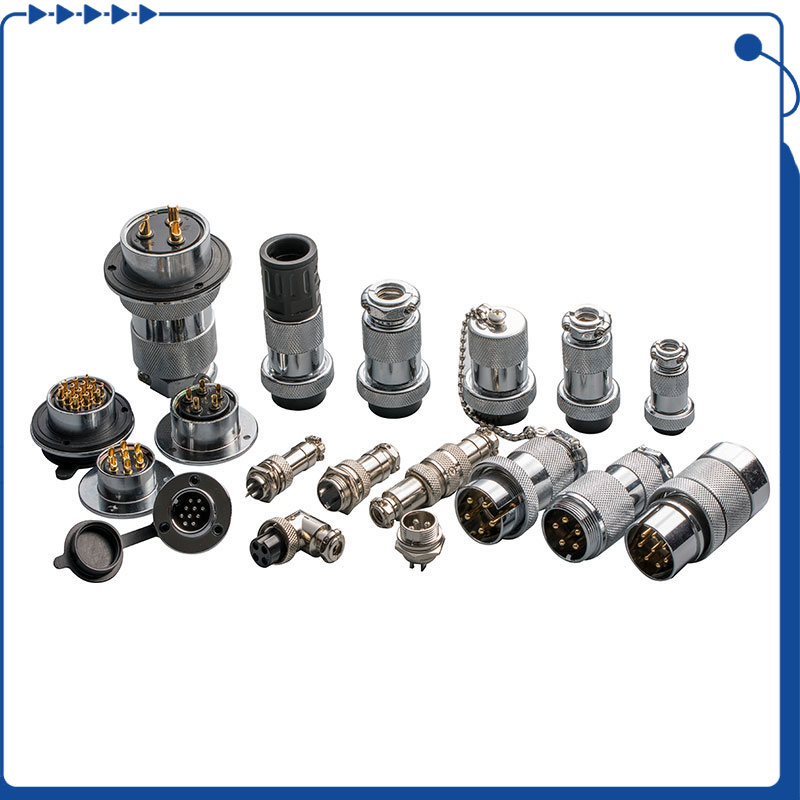

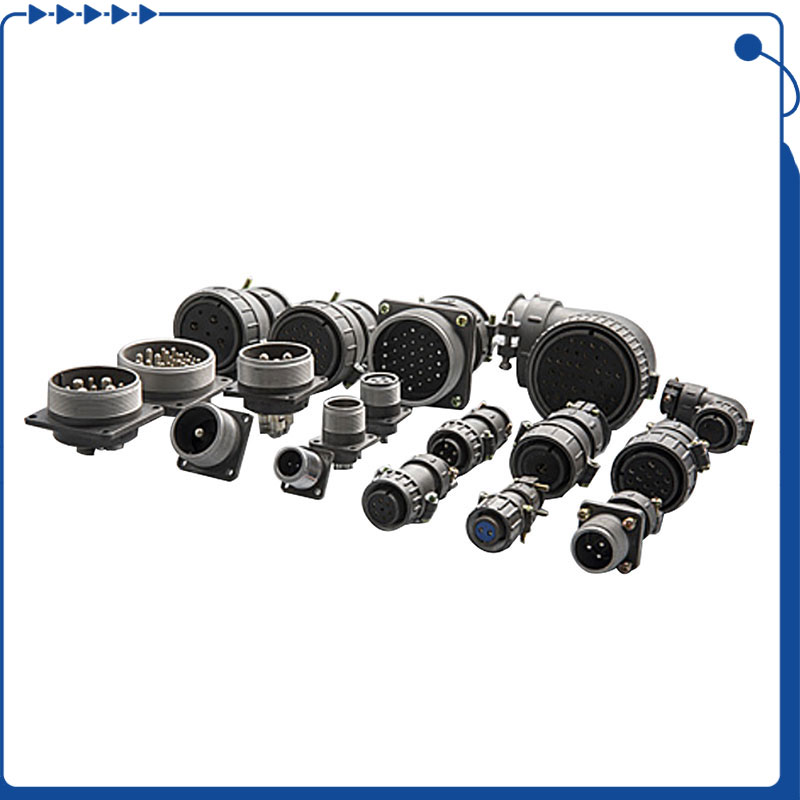

アンフェノール循環コネクタは、軍事および航空宇宙から産業および商業用具まで、さまざまな用途で使用される堅牢で汎用性の高いコンポーネントです。たとえば、航空宇宙産業では、航空機の通信システムで一般的に使用されており、過酷な環境での信頼できるデータ送信が確保されています。軍事用途では、極端な条件下での耐久性とパフォーマンスが最重要である武器システムと通信機器で採用されています。これらのコネクタを正しく組み立てることは、信頼できるパフォーマンスと耐久性を確保するために重要です。この段階的なガイドでは、アンフェノール循環コネクタを組み立てるプロセスをご覧ください。
必要な材料
アンフェノール循環コネクタハウジング
アンフェノール循環コネクタコンタクト
圧着ツール（連絡先サイズに適しています）
ワイヤーストリッパー
断熱袖（必要な場合）
溶媒の洗浄（イソプロピルアルコールなど）
綿棒
ドライバー（該当する場合）
保護手袋
段階的なアセンブリプロセス
1。準備
作業領域がきれいで明るいことを確認してください。
上記のすべての必要な材料とツールを収集します。
コネクタのハウジングと連絡先が互換性があり、良好な状態であることを確認してください。
2。住宅の掃除
洗浄溶剤に浸した綿棒を使用して、コネクタハウジングの内側から汚れ、グリース、または破片を取り除きます。
進む前に、住宅を完全に乾燥させてください。
3。連絡先の挿入
ハウジング内のコンタクトと対応するスロットの方向を特定します。
各接触をハウジング内の指定されたスロットに静かに挿入します。連絡先が完全に座って正しく整列していることを確認してください。
4。圧着線
適切なストリッピング長のためのメーカーのガイドラインに従って、ワイヤストリッパーを使用してワイヤーエンドから断熱材を剥ぎ取ります。
剥がれたワイヤー端を接触の圧着キャビティに挿入します。
クリンプツールを使用して、接点をワイヤーに圧縮します。ワイヤーゲージと連絡先サイズに正しいツール設定を使用してください。
クリンプされた接続を検査して、それが安全で欠陥がないことを確認してください。
5.連絡先をハウジングに取り付けます
すべてのワイヤが圧着されたら、接点をワイヤーと慎重にハウジングに挿入し、接点がそれぞれのスロットに適切に整列するようにします。
住宅にリアシールがある場合は、今すぐ取り付けて環境保護を提供します。
6。住宅の組み立て
コネクタハウジングに2つの半分が交尾する必要がある場合は、該当する場合、ネジまたはラッチを使用して半分を調整し、固定します。
メーカーが指定した推奨トルク値にネジ（使用する場合）を締めます。
7.アセンブリの検査
組み立てられたコネクタを視覚的に検査して、すべての接点が正しく座っていて、ゆるいワイヤがないことを確認します。
アセンブリプロセス中に住宅または連絡先に損害を与えるかどうかを確認してください。
8。コネクタのテスト
電気連続性テストを実行して、各連絡先が適切な接続を提供することを確認します。
可能であれば、コネクタの環境シーリング（耐水性など）をテストしてください。
ヒントと予防策
手順が異なる場合があるため、作業しているコネクタモデルについては、Amphenolが提供する特定の指示を常に参照してください。
推奨されるツールと機器を使用して、適切なアセンブリを確保し、コンポーネントの損傷を防ぎます。
繊細な部品に損傷を与えないように、コネクタと接触を注意して処理します。
電圧、電流、環境条件など、アプリケーションのコネクタが適切に定格されていることを確認してください。
これらの手順とガイドラインに従うことにより、特定のアプリケーション用のアンフェノール循環コネクタの信頼できる安全なアセンブリを確保できます。
